酸洗いとは？目的・工法・材質別の方法から変色トラブル対策まで完全ガイド

酸洗いとは？

酸洗い（Acid Pickling）とは、その名の通り「酸」の化学反応を利用して、金属表面に生成された酸化スケールや錆などを化学的に溶解・除去する表面処理技術です。

まずはこちらの動画をご覧ください。

特に鉄やステンレスなどの金属加工後に付着する酸化物や不純物を除去し、美しく均一な表面に仕上げるために広く用いられています。この処理により、金属の耐久性や塗装・メッキの密着性が向上し、製品の品質を高めることができます。

物理的に研磨するのではなく、化学の力で表面を清浄にし、材質本来の性能を最大限に引き出す、非常に重要な工程です。

酸洗いの目的は？

酸洗いの目的は、大きく分けて2つあります。

①酸化スケール（溶接焼け）の除去

ステンレスを溶接したり、熱処理を加えたりすると、その熱影響を受けた部分（ヒートアフェクテッドゾーン）は黒や虹色に変色します。これは「酸化スケール」または「テンパーカラー」「溶接焼け」と呼ばれます。このスケール層の内部では、ステンレスの耐食性の要であるクロム（Cr）が酸化によって消費され、「クロム欠乏層」が形成されています。この状態を放置すると、クロムが不足した部分から優先的に腐食（錆）が進行してしまいます。酸洗いは、この機能的に有害なスケール層を完全に除去する最も確実な方法です。

②耐食性の根幹「不動態皮膜」の再形成

ステンレスが錆びにくい理由は、表面に形成される非常に薄く、緻密で安定した「不動態皮膜」というクロムを主成分とする酸化皮膜のおかげです。この皮膜がバリアとなり、母材を腐食環境から保護しています。 しかし、前述の酸化スケールが形成されると、この不動態皮膜は破壊されてしまいます。酸洗いによってスケールとクロム欠乏層を除去した清浄なステンレス表面は、空気中の酸素と反応して、自発的に強固な不動態皮膜を再形成します。この作用により、ステンレス本来の優れた耐食性が回復するのです。

つまり、酸洗いは単なる「見た目をきれいにする」作業ではなく、「ステンレスの耐食性を化学的に回復・向上させる」という極めて重要な目的を持つのです。

【動画解説】酸洗いの方法について

酸洗いは強力な化学薬品を使用するため、正しい知識と安全対策が不可欠です。ここでは一般的な工程を解説します。

酸洗い処理の主な方法

酸洗いには、製品のサイズ、形状、生産量に応じていくつかの方法が使い分けられます。

①浸漬法（どぶ漬け法）

最も一般的な方法で、製品全体を酸洗い剤で満たした槽（酸洗槽）に浸漬します。

• 特徴： 複雑な形状の製品でも、内外の隅々まで均一に処理できるのが最大のメリットです。小物部品の大量処理にも適しています。
• 用途： 配管、小型のタンク、板金部品など。
• 注意点： 製品サイズに応じた大型の槽と、大量の酸洗い液が必要になります。

②塗布法

ジェル状やペースト状の酸洗い剤を、処理したい部分（主に溶接ビードとその周辺）にハケで直接塗布する方法です。

• 特徴： 槽に入らない大型構造物や、部分的な処理を行いたい場合に適しています。使用する薬剤の量が少なく経済的です。
• 用途： 現地での溶接作業後の処理、大型タンクや装置の部分補修など。
• 注意点： 手作業のため、塗りムラが発生しやすく、均一な仕上がりには熟練の技術が求められます。

③スプレー法（吹き付け法）

液体の酸洗い剤を、専用の耐酸性スプレー装置を用いて製品表面に吹き付ける方法です。

• 特徴： 非常に大きな対象物に対しても、現地で効率的に作業が可能です。
• 用途： プラント設備、大型の貯槽、橋梁など。
• 注意点： 薬剤が飛散するため、作業者の安全確保と周辺環境への厳重な養生が不可欠です。また、吹き付けた液の回収・処理も考慮しなければなりません。

酸洗いの工程

あくまで一例ですが、下記のような流れで処理を行います。

①前処理
表面の油脂や異物を洗浄し、酸洗の効果を妨げないように準備。

②酸洗処理
製品を槽に浸漬、または部分的に薬品を塗布して処理。温度や時間を調整しながら、焼け・スケールを除去。

③水洗・中和
薬液をしっかり洗い流し、中和処理を実施。残留薬品が後工程に悪影響を与えないよう徹底。

④仕上げ確認
ムラ・変色・光沢をチェック。仕上がりが均一であるかを目視と経験で判断。

⑤必要に応じて不動態化処理

酸洗後に不動態化を行うことで、耐食性をさらに強化。



バフ研磨・電解研磨など他の表面処理との違い



＞詳しくは・・・酸洗いのメリット・デメリットを解説。電解研磨やバフ研磨との比較もご紹介！

【製品別】酸洗いの用途について

①タンクの酸洗い

ステンレスは「錆びない金属」と思われがちですが、特定の条件下では錆びてしまいます 。特にタンク製造時に行う溶接や熱処理は、ステンレスの耐食性を著しく低下させる要因となります。酸洗いを行う目的は、この失われた耐食性を回復させ、製品の寿命を延ばすことにあります 。

酸化スケール（溶接焼け）の除去

ステンレスを溶接したり、熱処理を加えたりすると、その熱影響を受けた部分（ヒートアフェクテッドゾーン）は黒や虹色に変色します。これは「酸化スケール」または「溶接焼け」と呼ばれます 。このスケール層の内部では、ステンレスの耐食性の要であるクロム（Cr）が酸化によって消費され、「クロム欠乏層」が形成されています。この状態を放置すると、クロムが不足した部分から優先的に腐食（錆）が進行してしまうため、酸洗いは、この機能的に有害なスケール層を完全に除去する最も確実な方法となります 。

耐食性の根幹「不動態皮膜」の再形成

ステンレスが錆びにくい理由は、表面に形成される非常に薄く、緻密で安定した「不動態皮膜」というクロムを主成分とする酸化皮膜のおかげです 。しかし、前述の酸化スケールが形成されると、この不動態皮膜は破壊されてしまいます 。酸洗いによってスケールとクロム欠乏層を除去した清浄なステンレス表面は、空気中の酸素と反応して、自発的に強固な不動態皮膜を再形成します 。この作用により、ステンレス本来の優れた耐食性が回復するのです 。

＞＞タンクの酸洗いについて解説！よくあるトラブルと当社の酸洗いのポイントを解説！

②配管全般の酸洗い

配管は流体が通るため、その内部の清浄度は製品の品質に直結します。以下のような場合に、酸洗いは必要になります。

溶接焼け・熱処理後のスケール除去

配管の製造時、特に継手部分や曲げ加工などで熱を加えると、必ず酸化スケールが発生します 。これを放置すると、配管の最も腐食しやすい起点となるため、製造後の酸洗いは不可欠です 。

稼働中の配管内部の錆や堆積物の除去（クリーン化）

長期間使用された配管内部には、流体由来の錆や、プロセス中に発生した異物・堆積物が付着します。これらの異物を徹底的に除去し、配管内部を初期のクリーンな状態に戻すための化学洗浄として、酸洗いが利用されます。

遊離鉄（鉄粉）の除去

配管の機械加工、切断、組み立て時に、工具や他の部材から微細な鉄粉（フリーアイアン）が表面に付着することがあります。ステンレスに付着した鉄粉は、水や湿気に触れると優先的に錆び、それがステンレス母材の腐食（もらい錆び）を引き起こします。酸洗いまたは不動態化処理は、この遊離鉄を除去し、錆の発生源を断つ役割も担います。

＞＞配管の酸洗いについて解説！

③油圧配管について

油圧システムにおける清浄度の重要性

油圧システムは、作動油によって圧力を伝達し、精密な動作を制御します。この環境では、作動油が汚染されると、高圧の負荷がかかるポンプや制御弁といった重要部品が、わずかな異物によって傷つき、機能不全に陥ります。

清浄度はNAS等級やISO 4406などの国際規格で管理されており、油圧配管内部をこの基準に合わせてクリーンな状態に保つことが、システムの安定稼働に直結します。

＞＞詳しくはこちら！・・・油圧配管（油圧ライン）の酸洗いのポイントを解説！

【材質別】酸洗いの方法とポイント

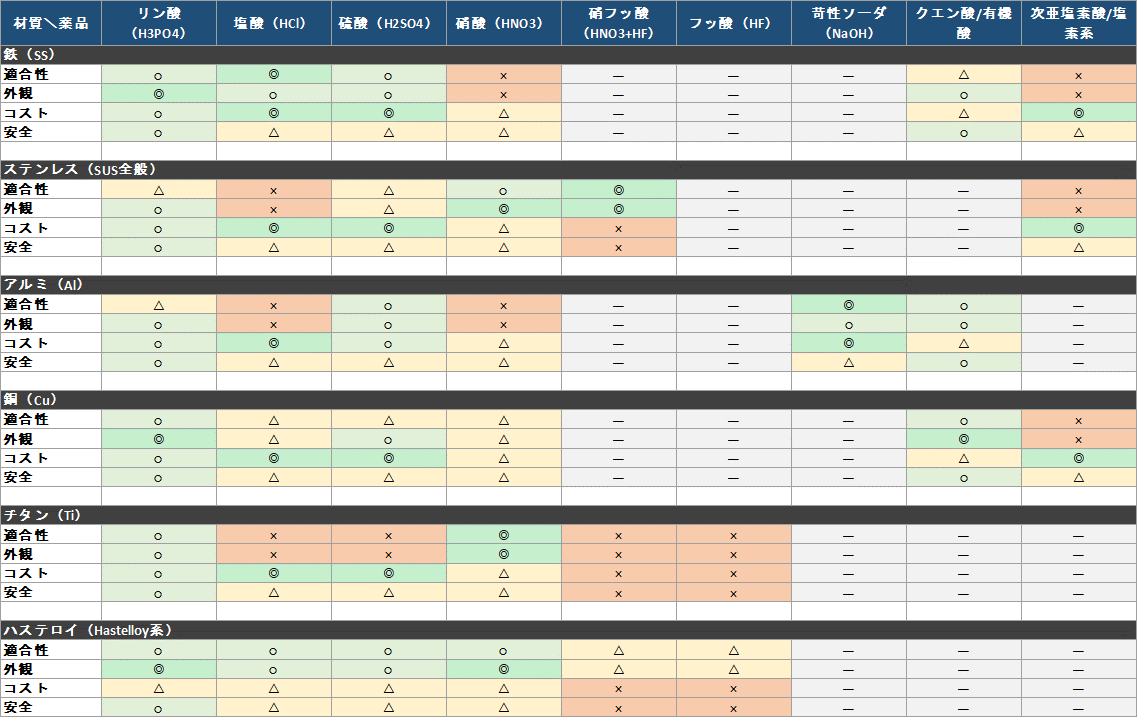

各材質と薬品の関係を一覧表でご紹介いたします。あくまで参考ですが、まずはこちらを参考にしてください。

ステンレスの酸洗いで起こる変色の原因と対策

酸洗いで最も多いトラブルが「変色」です。原因を正しく理解し、対策することが重要です。

１．「白色」に変色するケース

• 現象： 表面の光沢がなくなり、白く曇ったようになる。チョークの粉を吹いたような状態。
• 原因： 主な原因は「過酸洗」です。処理時間が長すぎたり、酸の濃度が高すぎたりすると、スケールだけでなく母材のステンレスまで過剰に侵食（エッチング）されてしまいます。その結果、表面が微細に荒れて乱反射を起こし、白く見えます。また、水洗いが不十分で、酸の成分が乾燥・析出して白くなるケースもあります。
• 対策：
  • 材質とスケール状態に応じた、最適な処理時間・温度を厳守する。
  • 事前にテストピースで条件を確認する。
  • 処理後は速やかに、かつ大量の水で十分に洗い流す。

２．「黒色」に変色するケース

• 現象： 表面に黒いススやシミのようなものが付着し、拭っても取れない。
• 原因： これは「スマット」と呼ばれるものです。酸洗い時にステンレスに含まれる炭素（C）やケイ素（Si）などの不溶解成分が、黒い微粒子となって表面に残留することで発生します。特に、水洗いの水圧が低いと除去しきれずに残ってしまいます。
• 対策：
  • 酸洗い後の水洗いで、高圧洗浄機を用いて物理的にスマットを剥ぎ取るのが最も効果的です。
  • 適切な酸の選定と液管理を行う。
  • 脱脂が不十分な場合も油分が変質して黒シミの原因となるため、前処理を徹底する。

＞＞ステンレスの酸洗いとは？目的・やり方・変色トラブル対策の全てを徹底解説

この他の素材の酸洗いについては下記もご覧ください。

＞＞鉄の酸洗い（黒皮・錆除去）における最適プロセスとは？材質保護と次工程を見据えた技術解説

＞＞チタンの酸洗いとは？目的、工程、水素脆化のリスクと対策まで専門家が徹底解説

＞＞銅の酸洗いのポイントについて解説！表面荒れ・過反応・変色を防ぐ方法とは？



大型酸洗い・化学洗浄・金属表面処理.comが提供する酸洗い・化学洗浄の特徴とは？

国内最大級13m酸洗槽による長尺・大型製品対応

国内最大級となる13mの大型ステンレス酸洗槽により、他社では対応困難な長尺・大型製品の一括処理が可能です。浸漬式だけでなく噴霧式にも対応し、製品形状や材質特性に応じた最適な処理方法を選択できます。毎年のメンテナンスで薬液を更新し、安定した品質を維持。大規模排水処理施設も完備し、環境配慮と品質の両立を実現しています。

現地出張洗浄と配管内部循環洗浄による現地対応技術

工場への搬送が困難な設置済み設備や大型タンク、配管システムの内部循環洗浄に、全国どこでも出張対応。専門技術者が現地でサビ取り、不動態化処理、フラッシング作業を実施し、製品を移動させずに最適な処理を実現します。30年以上の現地施工実績に基づく高度な技術で、プラントやメッキ工場などの複雑な条件にも対応可能です。

生産管理DXシステムによる業界トップクラスの短納期実現

独自開発の生産管理システムにより、現場全スタッフが即座に納期回答・品質管理を実施。最短2営業日での納品を実現し、急務案件や試作品対応に強みを持ちます。デジタル管理による工程の可視化と最適化で、ロット数や生産時間を効率化。従来の酸洗い業では難しい予測可能性と納期確実性を提供します。

当社の酸洗いの実績をご紹介！

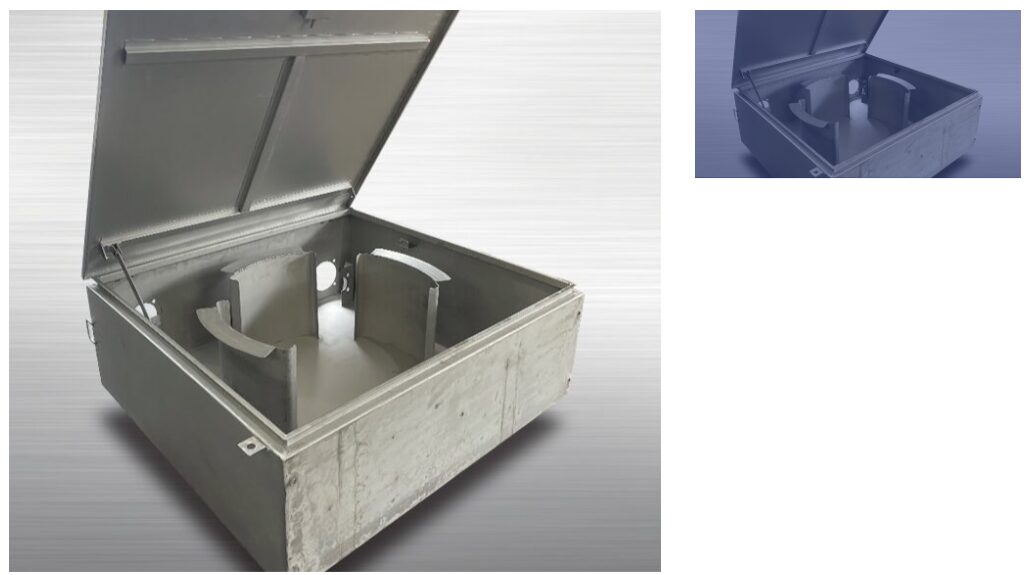

１．SUSボックス中古品　吹き付け酸洗い

こちらはSUSボックス中古品を吹き付け酸洗いした事例です。本製品はサイズは大きくなく浸漬にて処理が可能でしたが、中古品の為錆びの度合いが箇所により違いがあり、吹き付けで酸洗いを行いました。吹き付けの酸洗いでも写真ように綺麗に錆びを落とすことができます。

また、本製品はボックス形状ではございましたが、内部まで綺麗に処理をしております。

この製品のポイントは、錆びの進行度合いが箇所によって違いが見られたため、様子を見ながら何度も吹付け酸洗いをいたしました。酸洗いの途中でもこまめに確認をすることで製品が傷むことなく仕上げることが可能となっております。

＞詳しくはこちら



２．SUS除塵機用スクリーン　吹き付け酸洗い

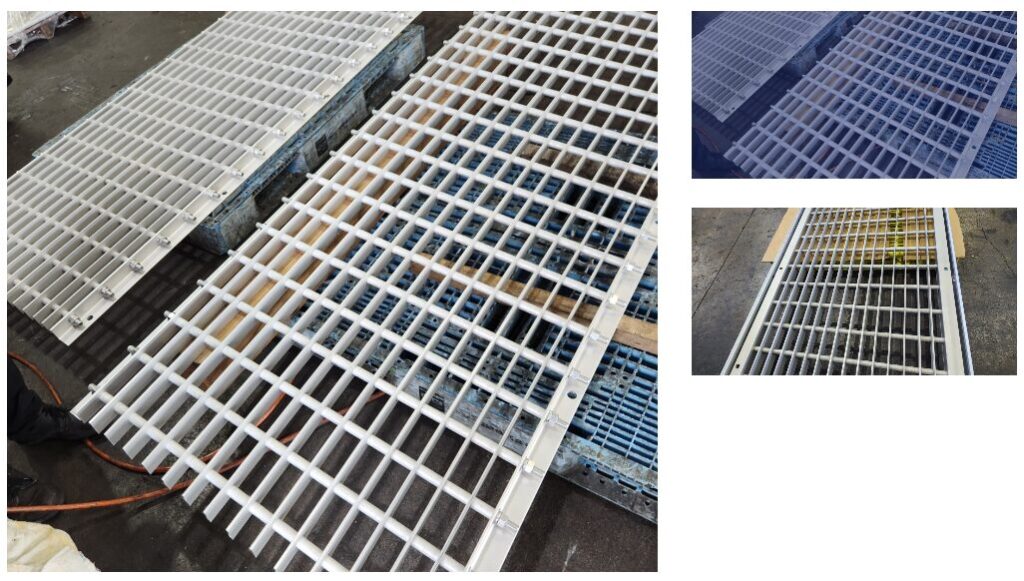

こちらはステンレス製除塵機用スクリーンです。処理は構造上吹き付け酸洗いを選択しました。

各部材がボルトで締固められいる構造の為、ボルトと部材の間にカラー（スリーブ）が入っており薬品液の排出が難しいと判断をし、吹き付け酸洗いの選択を致しました。細かい隙間が多い構造の為薬品の残りがない様しっかり洗浄を行いました。洗浄後は酸シミが発生したため当社の商品ステンリムーバーでシミの除去を行いました。

＞詳しくはこちら

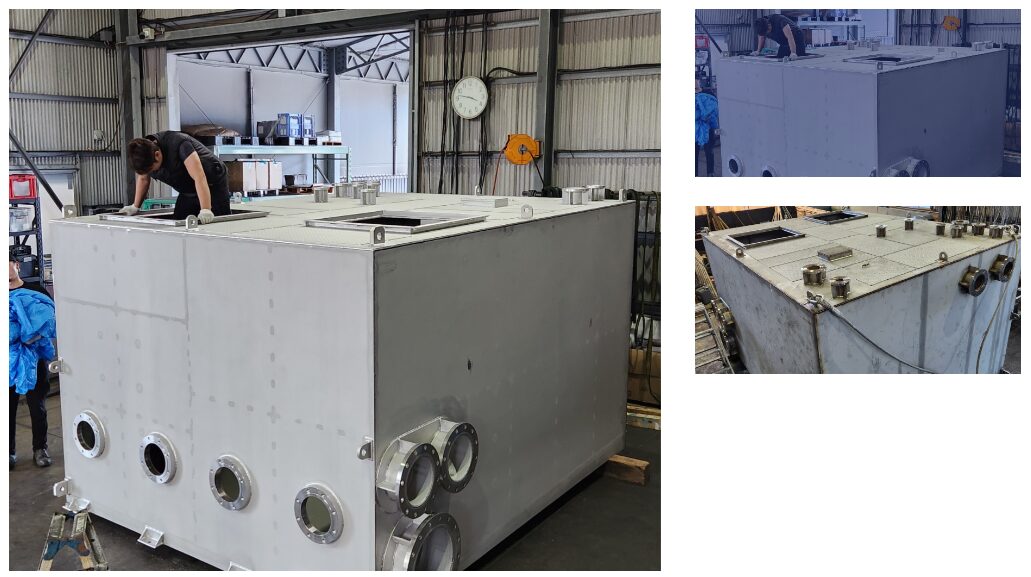

３．SUS除塵機用スクリーン　吹き付け酸洗い

こちらはステンレス製箱型タンクです。サイズは3600×2900×Ｈ2100です。

処理は吹付け酸洗いを施しました。内部の構造が仕切りがあり狭所となっおり、吹付け時は、死角があるため全面に均一にムラなく噴霧するのが苦労しました。また、洗浄時には洗浄液を排出するドレンがなく汲み取りを行いながらの洗浄を致しました。

＞詳しくはこちら

４．SUS水門用扉体　吹き付け酸洗い

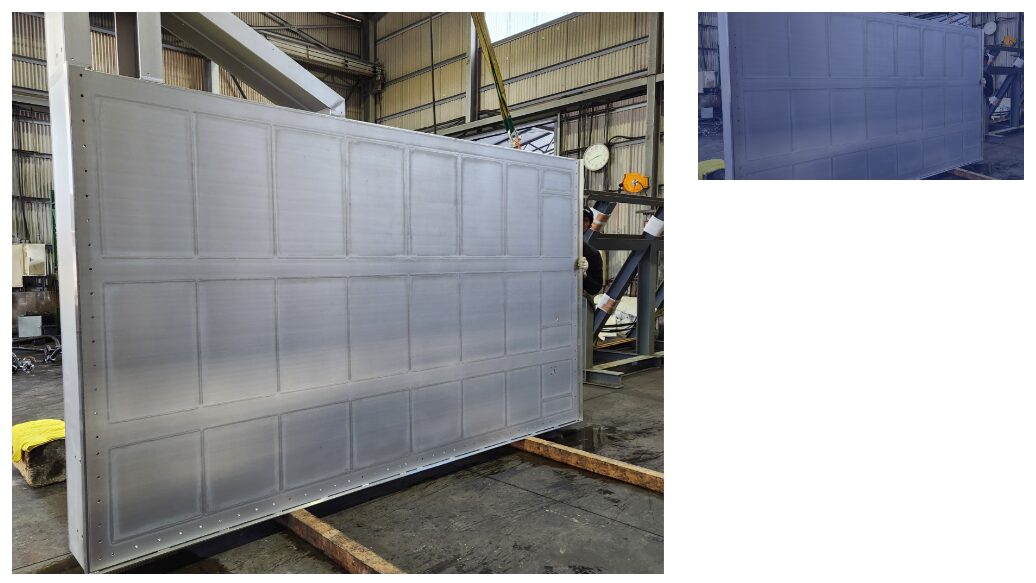

こちらはステンレス製扉体の事例です。サイズは3820×2600重量1.6ｔとなっています。サイズが大きいため吹き付け酸洗い処理をいたしました。今回の製品は溶接作業時に使用するスパッタ防止剤がたくさん塗られていました。その除去に脱脂槽ではサイズが足りない為、全て手作業で除去いたしました。

＞詳しくはこちら

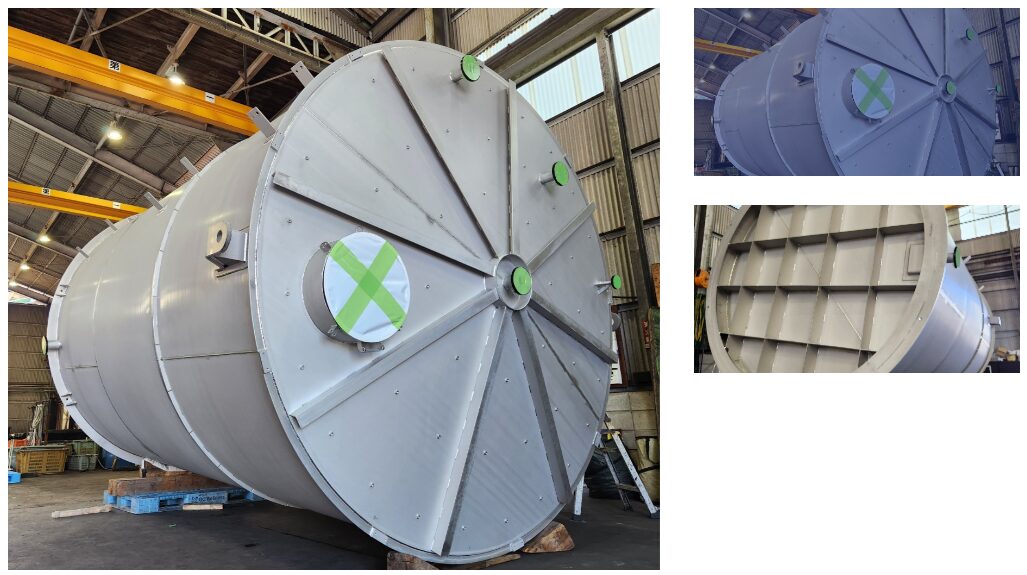

５．SUS排ガススクラバー管　吹き付け酸洗い

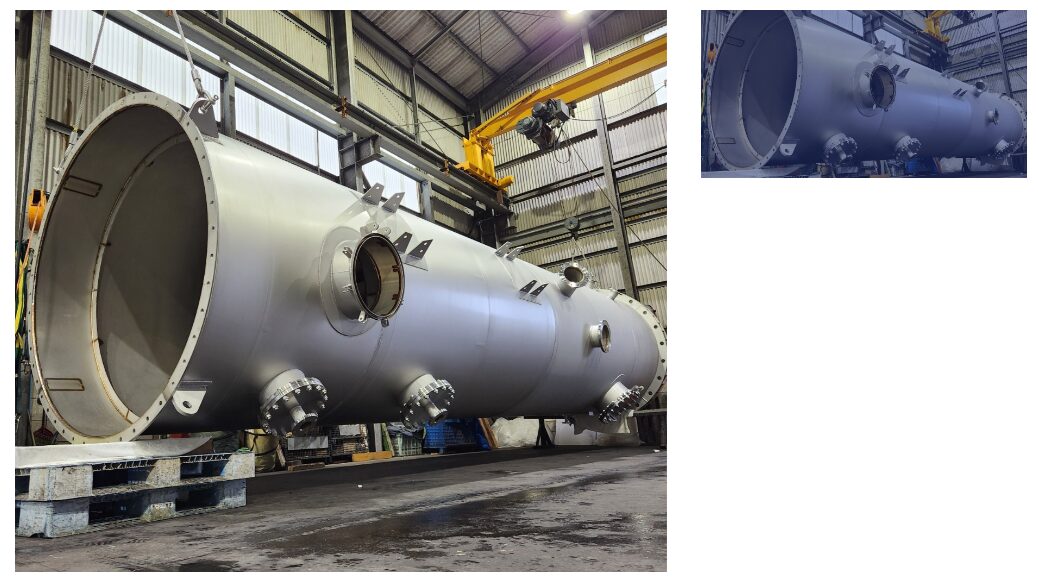

こちらはステンレス製排ガススクラバー管の吹き付け酸洗いの事例です。サイズはΦ2200×9000です。

今回は内部のみの酸洗い依頼でした。薬品吹き付けの前に内部に薬品が混入しない様内部に通じる開口部は全て塞ぎました。開口部の直径部が広いと養生の安定が悪いので製品内部に木を当て養生の補強をしました。

＞詳しくはこちら

６．SUS除塵機用スクリーン　吹き付け酸洗い

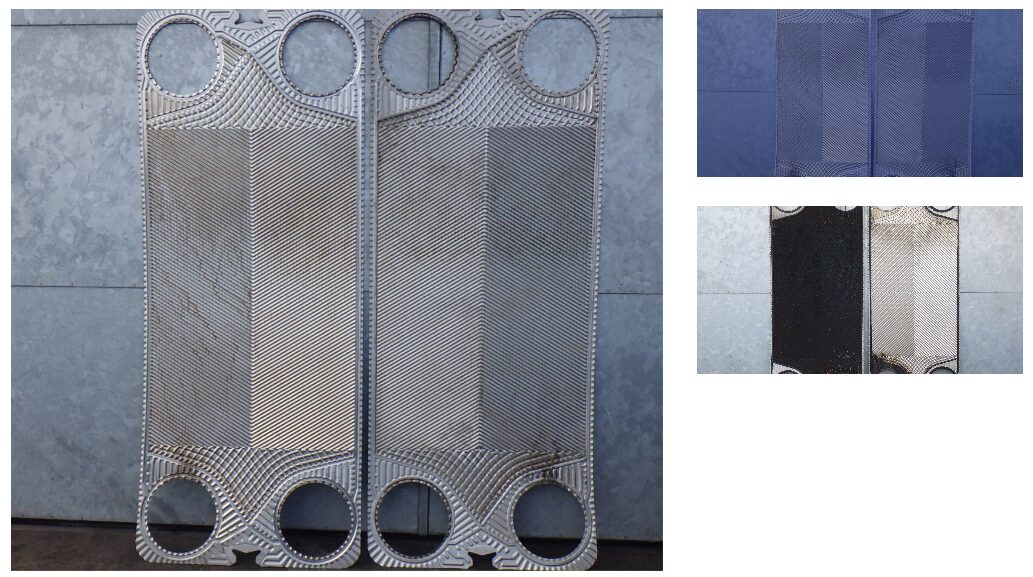

こちらはプレート式熱交換器のプレート部分を浸漬酸洗いした事例です。プレートの汚れが放置されると熱交換器の熱交換率が悪くなります。浸漬酸洗いを施しプレート再利用することで新たな資源を使用することなく環境に考慮した処理となっています。

＞詳しくはこちら

７．SUSスーパーバイオセーバーホッパー部　吹き付け酸洗い

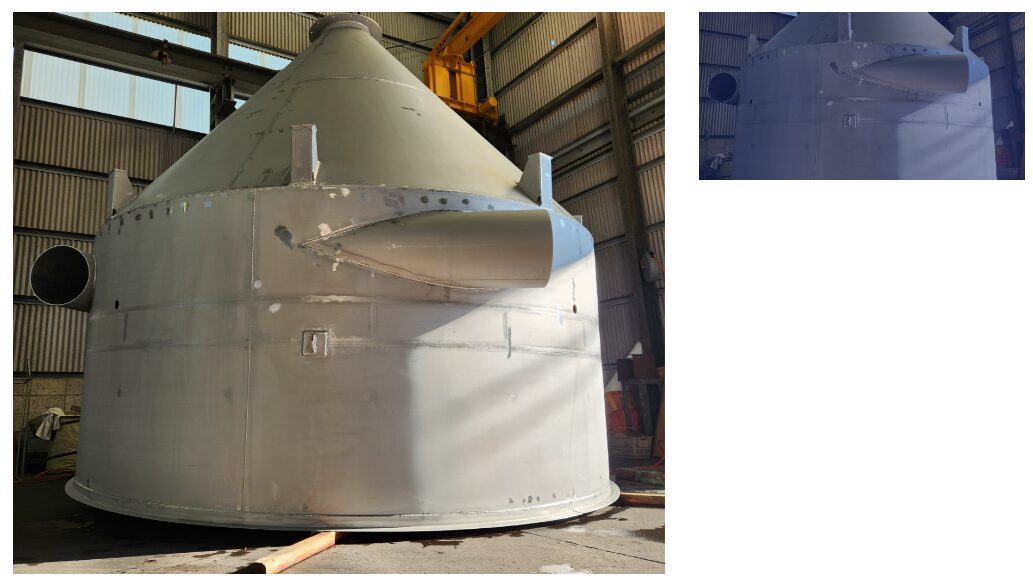

こちらはステンレス製スーパーバイオセーバーホッパー部分の酸洗い事例です。サイズはΦ3500×H3300です。この製品の内部の形状が折り返しが付属している複雑な構造でした。折り返しの部分は直接目が届きにくいので手鏡を使用し薬品の吹き付けや洗浄の不足などないか確認をしながらの作業を行いました。

＞詳しくはこちら



８．SUS食品オイルタンク　吹き付け酸洗い

こちらは食品用オイルタンクを吹き付け酸洗いした事例です。サイズはΦ2500×4000と大型なタンクでした。今回は内外面の酸洗いのご依頼でしたが、内部の作業の際に人が立ち入る点検口のスペースが狭く苦労しました。点検口が狭いと空気の通りも悪く、薬品吹き付けの際や洗浄時には酸のガスが滞留している為ガスマスクを装着しての作業でした。

＞詳しくはこちら

９．SUSベースフレーム　浸漬酸洗い

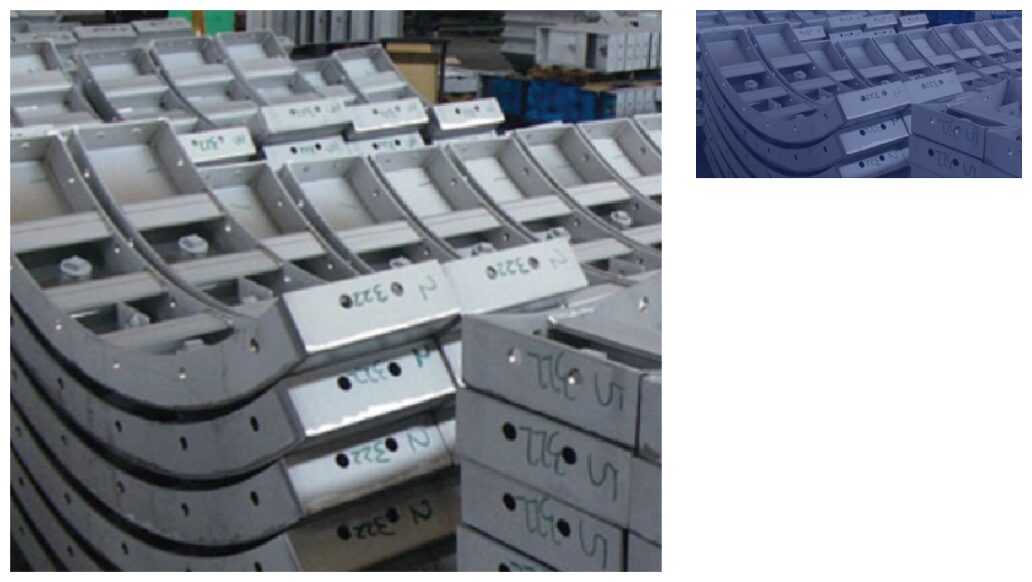

こちらは車両・搬送装置用の曲げ加工フレーム部品（アンダーフレーム、ベースフレーム）の浸漬酸洗いした事例です。写真の通り膨大な数量の酸洗いのご依頼でした。製品の形状がアーチ形状になっている為、浸漬する際に空気溜まり（エアポケット）が発生しない様工夫が必要でした。

＞詳しくはこちら

１０．SS分配管（マニホールド / ディストリビューター）浸漬酸洗い

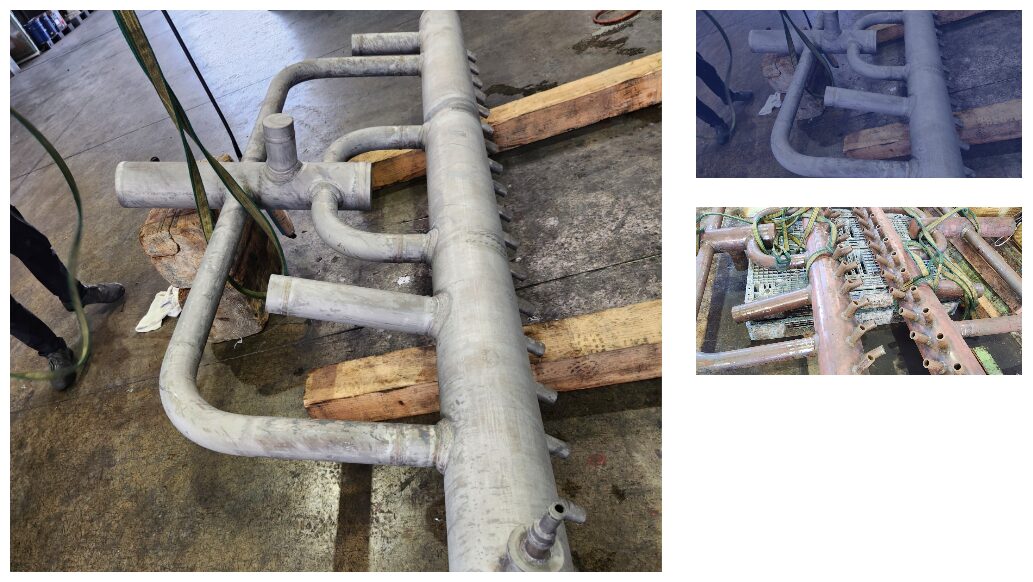

こちらは鉄製の分配管の酸洗事例です。長さが3000以上あり構造が複雑な配管でした。

配管の両端に開口部がなかった為浸漬時の空気溜まりが発生しやすく浸漬中に何度も転回をし、空気溜まりの除去をしました。また、洗浄時にも開口部が両端にない為、液が溜まりやすく洗浄のも苦労しました。

＞詳しくはこちら

酸洗いのことなら当社にお任せください！

大型酸洗い・化学洗浄・金属表面処理.comを運営する光伸産業では、国内最大級となる13mの大型酸洗槽を保有しており、他社では難しい長尺のステンレス製品の酸洗いにも対応可能です。製品全体を浸漬させる方法だけでなく、噴霧式による酸洗いも可能なため、製品の形状や状態に合わせた最適な方法で処理を行います。これにより、大型製品の品質向上と耐久性強化に貢献します。、ぜひ一度、酸洗いのプロフェッショナルである当社にご相談ください。お客様の製品価値を最大化する、最適なソリューションをご提案いたします。

関連コラム：真鍮の酸洗いはなぜ難しい？黄銅合金の特性とリスク、対処法を徹底解説
